Root Directory Entry Table

Viết tắt của RDET, là bảng thư mục gốc.

• Là nơi lưu trữ thuộc tính của tất cả các tập tin/thư mục trên thư mục gốc.
• Bảng thư mục gốc sẽ được tổ chức thành nhiều mục (entry) có cùng kích thước 32 byte.
• Mỗi entry sẽ lưu trữ thuộc tính cho một tập tin/thư mục.

Entry Status

Byte đầu tiên của mỗi entry cho biết trạng thái của entry:

• Giá trị 0x00: entry trống, có thể được dùng để lưu thuộc tính cho tập tin/thư mục mới.
• Giá trị 0xE5: tập tin/thư mục chiếm entry này đã bị xóa, có thể được dùng để lưu thuộc tính cho tập tin/thư mục mới.
• Giá trị 0x2E: entry đại diện cho thư mục hiện tại và thư mục cha (. và ..).
• Giá trị khác: entry đang chứa thuộc tính của tập tin/thư mục nào đó. Khi đó, giá trị này sẽ là tên của tập tin/thư mục đó.

Entry Structure

Để lưu được tên tập tin/thư mục dài, hệ thống tập tin FAT qui định thêm một entry phụ chỉ chứa tên tập tin. Đây là tính năng hỗ trợ tên dài (Long filename support - LFNs).

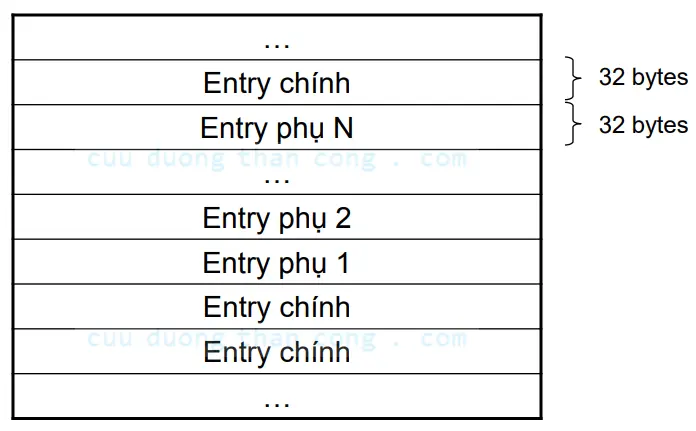

Một RDET có thể có nhiều entry chính và phụ xen lẫn kết hợp với nhau. Các entry chính sẽ xếp sau các entry phụ:

Cấu trúc của một entry chính:

Offset	Độ dài	Nội dung
0x0	8	Tên chính của tập tin
0x8	3	Tên mở rộng (extension)
0xB	1	Thuộc tính của tập tin, nếu có giá trị là 0x0F thì entry này sử dụng cho LFNs
0xC	1	Không dùng
0xD	3	Giờ tạo
0x10	2	Ngày tạo
0x12	2	Ngày truy cập gần nhất
0x14	2	Cluster bắt đầu (2 byte cao)
0x16	2	Giờ cập nhật tập tin
0x18	2	Ngày cập nhật tập tin
0x1A	2	Cluster bắt đầu (2 byte thấp)
0x1C	4	Kích thước tập tin

Các thông tin cần chú ý:

• Tên tập tin được lưu trong 11 byte đầu tiên. Với 8 byte được dùng để lưu tên chính hoặc tên ngắn dưới dạng mã ASCII, 3 byte còn lại được dùng để lưu đuôi mở rộng (cũng có dạng mã ASCII).
• Thông tin ở offset 0xC là cluster bắt đầu dành cho FAT32. Còn ở offset 0x1A là cluster bắt đầu dành cho FAT12/FAT16.
• Thuộc tính của tập tin có thể là sự kết hợp của nhiều giá trị thuộc tính khác nhau. Ví dụ 0x21 là sự kết hợp của 0x01 và 0x20, tương ứng với thuộc tính “chỉ đọc” và thuộc tính “lưu trữ”. Các loại thuộc tính của tập tin:

Mask	Mô tả
0x01	Read only
0x02	Hidden
0x04	System
0x08	Volume label
0x10	Sub directory
0x20	Archive
0x40	Device (internal use only, never found on disk)
0x80	Unused

Cấu trúc của entry phụ:

Offset	Độ dài	Nội dung
0x00	1	Số thứ tự của entry (bắt đầu từ 1)
0x01	10	Các ký tự của tên file (5 ký tự UTF-16)
0x0B	1	Các thuộc tính (luôn có giá trị là 0x0F)
0x0C	1	Dành riêng, luôn có giá trị là 0x00
0x0D	1	Checksum của tên file MS-DOS
0x0E	12	Các ký tự của tên file (6 ký tự UTF-16)
0x1A	2	Cluster đầu tiên (luôn có giá trị là 0x0000)
0x1C	4	Các ký tự của tên file (2 ký tự UTF-16)

Tip

• Để phân biệt entry chính và entry phụ thì ta cần nhìn vào vị trí B (11 theo cơ số thập phân). Nếu giá trị này là 0F thì ta biết đây là entry phụ. Ngược lại thì là entry chính. Nếu là entry chính thì giá trị sẽ là thuộc tính của tập tin hoặc thư mục.
• Khi đọc entry phụ, ta chỉ cần đọc các offset 0x1 (10 byte), 0xE (12 byte) và 0x1C (4 byte) để lấy ra tên của entry.
