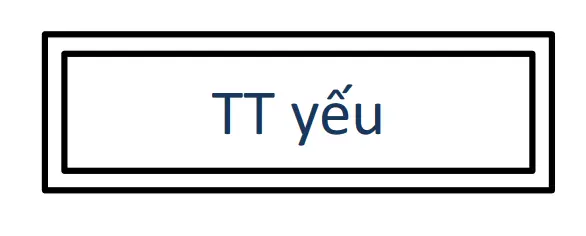

Thực thể yếu (Weak Entity) là thực thể mà có các thuộc tính không thể được dùng để phân biệt với các thực thể khác. Ký hiệu của tập thực thể yếu là hình chữ nhật có hai viền lồng nhau.
Tập thực thể yếu thường có mối kết hợp với tập thực thể chủ (hay tập thực thể xác định) thông qua tập mối kết hợp xác định (Identifying Relationship), được ký hiệu bằng hai đường kẻ vô hướng.
Tập thực thể yếu sở hữu khóa riêng phần (Partial Key): là một hoặc nhiều thuộc tính kết hợp với một hoặc nhiều thuộc tính của tập thực thể chủ để phân biệt các thực thể yếu với nhau. Thuộc tính được chọn làm khóa riêng phần sẽ có thêm một đường nét đứt dưới tên của thuộc tính đó.
Ví dụ:
- Các thuộc tính của chi tiết đơn hàng không thể được dùng để phân biệt giữa các đơn hàng với nhau.
- Khóa được tạo bằng cách kết hợp thuộc tính STT của tập thực thể CHI TIET DH và thuộc tính SO DH của tập thực thể DON HANG.
- Tập thực thể CHI TIET DH tồn tại phụ thuộc vào tập thực thể DON HANG.

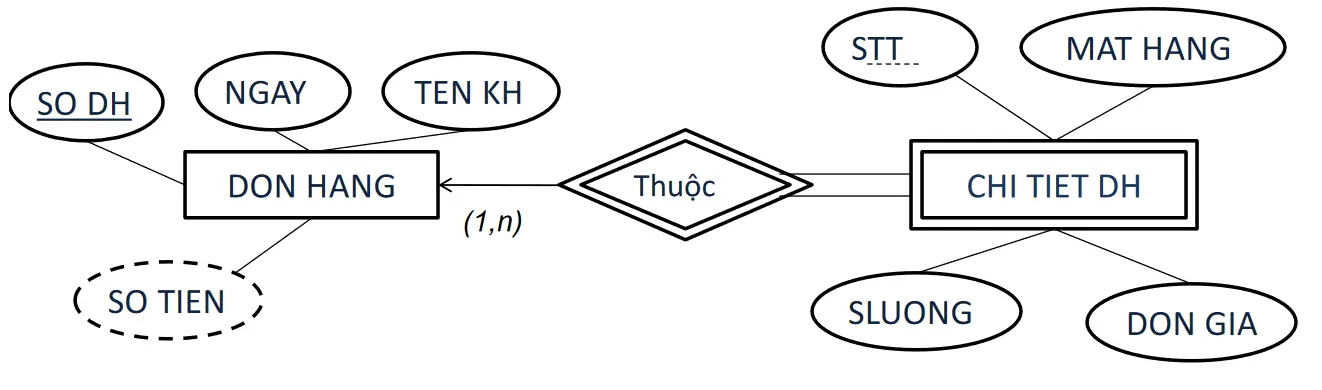

Biểu diễn như sau:
Resources
- Slide “Mô hình Thực Thể - Kết Hợp” của trường Đại Học Khoa học Tự Nhiên TP.HCM.
